Geberit - Predstenová inštalácia pre závesné WC, výška 1,12 m

Podrobný popis

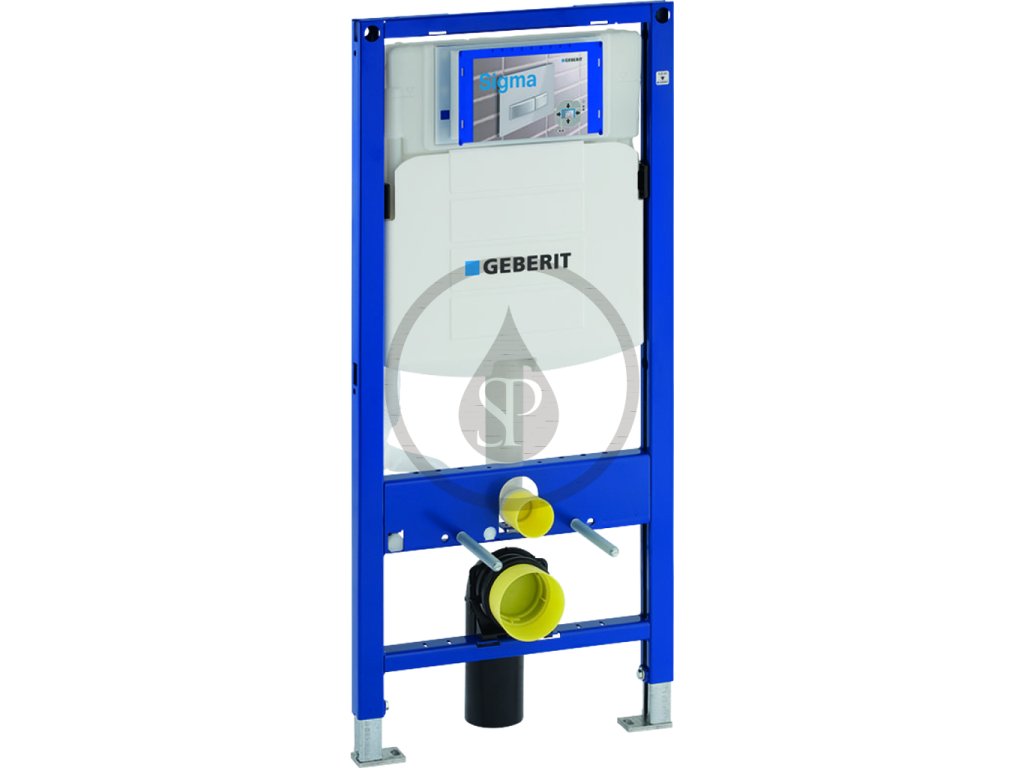

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm

Účel použitia

• pre konštrukcie vykonávané suchým procesom
• na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
• na montáž do inštalačných stien vysokých na výšku miestnosti
• na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
• pre závesné WC s pripojovacími rozmermi podľa EN 33:2011
• pre závesné WC s vyložením do 62 cm
• pre 1-činné, 2-činné alebo Štart/Stop splachovanie
• pre hrúbky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou farbou
• rám s vŕtanými otvormi ø 9 mm na upevnenie do drevenej konštrukcie
• rám pripravený na podpery na WC keramikách s malou opornou plochou
• podpery pozinkované
• podpery nastaviteľné 0–20 cm
• podpery s protišmykovou úpravou
• pätné dosky otočné
• hĺbka pätovej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
• pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
• upevnenie pripojovacieho kolena zvukovo izolované
• splachovacia nádržka pod omietku s ovládaním spredu
• splachovacia nádržka pod omietku izolovaná proti orosovaniu
• pri nastavení z výroby je možné okamžité dodatočné spláchnutie
• montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
• prívod vody vzadu alebo hore uprostred
• kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami
• kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
• vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
• s možnosťou upevnenia pre prívod elektriny

Technické údaje

• tlak pri prietoku: 10-1000 kPa
• maximálna teplota vody: 25 °C
• splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
• veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
• malé splachovacie množstvo, rozsah nastavenia: 3-4 l
• výpočtový prietok: 0.11 l/s
• minimálny pretlak pre výpočtový prietok: 50 kPa

Obsah dodávky

• prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• kryt pre hrubú montáž pre servisný otvor
• 2 ochranné zátky
• pripojovacia súprava pre WC, ø 90 mm
• pripojovacie koleno 90° z PE-HD, ø 90 mm
• prechodka z PE-HD, ø 90 / 110 mm
• 2 závitové tyče M12
• upevňovací materiál

Stavebná súprava na predstenovú montáž nie je súčasťou balenia.
